反滲透設備電滲析器的結構

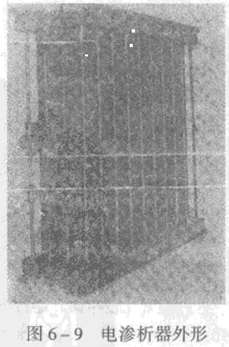

　　電滲析器包括夾板、電極托板、電極、板框、離子交換膜、隔板等部件。將這些部件按一定順序組合并緊固以后，就組成一個電滲析器，其外形如圖6-9所示。
　?。?）電極。電極的作用是接通直流電源，使各個水室中的離子作定向遷移，同時進行電極反應，以完成離子導電和電子導電的轉換過程。目前用作電極材料的有鉛、石墨、不銹鋼、鈦鍍鉑合金及鈦鍍釘合金等材料。
　?。?）隔板。隔板是隔板框和隔板網的總稱，隔板緊夾在陰、陽離了交換膜之間，使兩個膜中間形成一個水室（濃水室或淡水室），并作為水流通道。隔板框上有進水孔、出水孔、布水槽、過水槽、流水槽和過水孔。
　　隔板網的作用有兩個：一個是使陰、陽膜之間保持一定的間隔，形成水流通道。二是對水流有一定的湍動作用，便于水流分布均勻，提高除鹽效果。
　　（3）板框。位于電極（陰極和陽極）和膜之間的板，稱為板框。其結構與隔板有些相似，只是沒有布水槽和過水槽。它與電極構成陰極室和陽極室，是極水的通道。
　　此外，在電滲析器外部還設有壓力表、電壓表、電流表、流量計等監督表計。
